混凝土輸送泵采用電動機或柴油機驅動泵送系統，通過液壓系統恒功率控制自動調節混凝土輸送泵的輸送量，也可用手動控制來選擇混凝土輸送量。

泵送系統主要由料斗、攪拌機構、混凝土分配閥、混凝土輸送缸、洗滌室以及主油缸等構成。

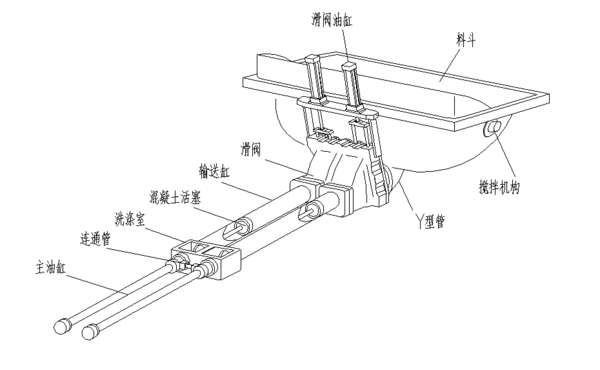

工作原理：如圖所示，當液壓系統壓力油進入一主油缸時，活塞桿伸出，同時通過密封回路連通管的壓力油使另一活塞桿回縮。與主油缸活塞桿相連的混凝土輸送活塞回縮時在輸送缸內產生自吸作用，料斗中的混凝土在大氣壓力作用和攪拌葉片的助推作用下通過滑閥吸入口被吸入輸送缸。同時，另一主油缸在油壓的作用下，推動主油缸的活塞桿伸出并同時推動混凝土活塞壓出輸送缸中的混凝土，通過滑閥輸送口Y字管進入混凝土輸送管。動作完成后，系統自動換向使壓力油進入另一主油缸，完成另一次不同輸送缸的吸、送行程。如此反復，料斗里的混凝土就源源不斷地被吸入和壓送出輸送缸，通過Y型管和出口連接的管道到達作業點，完成泵送作業。





（1）砂石粒徑、水泥標號及配合比應按出廠說明書要求滿足泵的機械性能的要求。

（2）zmjt059泵送設備的停車制動和鎖緊制動應同時使用，輪胎應楔緊，水源供應應正常和水箱應儲滿清水，料斗內應無雜物，各潤滑點應潤滑正常。

（3）泵送設備的各部螺栓應緊固，管道接頭應緊固密封，防護裝置應齊全可靠。

（4）各部位操縱開頭，調整手柄、手輪、控制桿、旋塞等均應在正確位置。液壓系統應正常無泄漏。

（5）準備好清洗管、清潔用品等有關裝置。作業前，必須先用按規定配制的水泥砂漿潤滑管道。無關人員必須離開管道。

（6）支腿應全部伸出并支牢，未固定前不得起動布料桿。布料桿升高支架后，方可回轉。布料桿伸出時應按順序進行。嚴禁使用布料桿起吊或拖拉物件。

（7）當布料桿處于全伸狀態時，嚴禁移動車身。作業中需要移動時，應將上段布料桿折疊固定，移動速度不得超過10km/h。布料桿不得使用超過規定直徑的配管，裝接的輪管應系防脫安全繩帶。

（8）應隨時監視各種儀表和指示燈，發現不正常時，及時調整或處理。如出現輸送管堵塞時，應進行逆向運轉使混凝土返回料斗，必要時應拆管排除堵塞。

（9）泵送系統受壓時，不得開啟任何輸送管道和液壓管道。液壓系統的安全閥不得任意調整。蓄能器只能充入氨氣。

（10）作業后，必須將料斗內和管道內的混凝土全部輸出，然后對泵機、料斗、管道進行清洗。用壓縮空氣沖洗管道時，中煤集團管道出口端前方10m以內不得站人，并應用金屬網籃等收集沖出的泡沫橡膠及砂石粒。






（1）拖式混凝土輸送泵可使用機動車輛牽引拖行，但不得運載任何貨物，拖行速度不得超過8km/h；

（2）混凝土泵液壓系統各安全閥的壓力應符合說明書要求，用戶不得調整變更；

（3）在寒冷季節施工混凝土輸送泵要有防凍措施；

（4）在炎熱季節施工，混凝土輸送泵要防止油溫過高。當溫度達70℃時，應停止運轉或采取其它措施降溫；

（5）混凝土輸送泵送混凝土完畢，要及時把料斗、S閥、混凝土缸、輸送管路清洗干凈。泵機清洗后，應將蓄能器壓力釋放，切斷電源，各開關在停止或斷開位置；

（6）工作人員不得攀登或騎在輸送管道上，在高空作業時更應絕對避免；

（7）泵送混凝土完畢清洗以前，要反泵數個行程以降低輸送管內壓力，避免造成事故；

（8）施工現場應設安全和預防事故裝置。如：指示及警告標志、柵欄、金屬擋板等，在泵機周圍設置必須的工作區域（不小于1米），非操作人員未經許可不得擅入。定期更換距操作者三米內的輸送管路，須緊固并用木板或金屬隔板屏護；

（9）真空表讀數嚴禁大于0.04Mpa時作業，否則可能損壞主油泵；

（10）電氣控制箱使用、安裝、接線須由專業人員進行；

（11）混凝土輸送泵料斗中的混凝土必須高于攪拌軸，避免由于吸入空氣而造成混凝土噴濺；

（12）泵送作業結束轉移泵機收支腿時，先收后支腿，放下支地輪，再收前支腿；

（13）操作人員（混凝土輸送泵的泵工）應按要求記錄混凝土泵的工作情況。

（14）混凝土輸送泵在使用前要切實固定好，支起四個支腳使輪胎脫離地面，或者卸掉輪胎。要檢查泵上部的料斗及溜槽的支撐情況，保證穩定可靠。特別注意泵機傾覆引起傷亡！

（15）泵送時注意混凝土飛濺或其它物品進入眼內引起眼傷！

（16）混凝土泵電源接線必須有漏電保護開關，應經常檢查電器原件是否工作正常，電纜線是否破損，防止觸電造成傷亡！

（17）要保證輸送管道聯接可靠，定期檢修，防止管卡、管道爆裂或堵塞沖開造成人員傷害！

（18）嚴禁在液壓系統沒有卸荷時就打開液壓管接頭或松開液壓法蘭螺栓，高壓液壓油噴射可造成很大傷害！
（19）混凝土輸送泵機工作時，嚴禁手伸入料斗、水箱、換向油缸等有運動部件的區域，需要檢查時應停機操作！
