「混凝土地泵」有哪些布置原則?
時間: 2019-08-29 20:40
瀏覽次數:
如果混凝土泵由混凝土攪拌機輸送器(簡稱泵送機)輸送,只要便于接管和輸送,就可以就地安裝。如果是混凝土進料地點,首先應根據攪拌機的位置和進料方式確定攪拌機的位置,然后根
如果混凝土泵由混凝土攪拌機輸送器(簡稱泵送機)輸送,只要便于接管和輸送,就可以就地安裝。如果是混凝土進料地點,首先應根據攪拌機的位置和進料方式確定攪拌機的位置,然后根據攪拌機的卸載高度和合適的泵確定。確定泵位置的交付和接管要求。安裝方法如下:

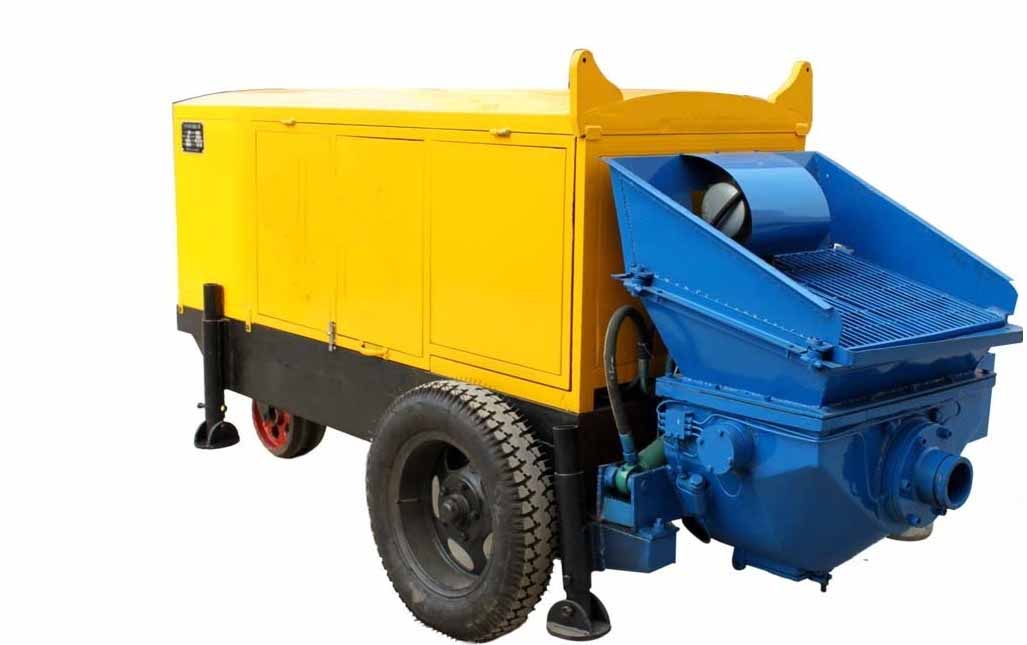

(1)首先,將泵放在堅固的水泥地面或石墩上保持水平,將泵四條腿的定位銷和安全銷鎖定,使輪胎離開地面或卸下輪胎。
(2)在混合器出口和泵的料斗之間制作一個斜槽,使混合器排出的物料通過斜槽進入泵的料斗。斜槽通常由角鋼制成,角鋼由1.5毫米厚的鋼板焊接而成。滑槽的底部被支撐以使其牢固。溜槽的坡度應適當,傾角應為25-40度。泵的斜槽和料斗之間應有一定的空間,用于清洗料斗和篩子。
(3)通常,泵的料斗需要增加20厘米左右,這樣料斗的容積就可以增加,以保證混凝土不會流出(因為強制攪拌機最好一次卸料,這樣流入料斗的混凝土會更加均勻,如分級卸料,最終混凝土石塊太多,不利于泵送,如果大容量攪拌機可以提前制作料斗,以保證連續進料。)
(4)泵安裝到位后,必須確保泵的蓋門能夠自由打開和關閉,以便于維護和操作。
混凝土地泵的管道布局:
(1)在保證泵送平穩和正常運輸的前提下,管道布置應盡可能縮短長度,減少彎頭,以減小傳輸阻力。
(2)使用彎管前,最好將直管連接在錐管前方2m以上。還需要確保直管的軸線與錐形管的軸線重合,并且錐形管是固定的和可靠的,以便錐形管在拆卸和清潔后能夠快速組裝。
(3)管道連接牢固,彎頭處安裝固定裝置,水平管道每隔10 m設置一個牢固點,并懸掛卡箍,便于管道拆除和接管。每個夾具必須擰緊到位,以確保接頭密封緊密,無泥漿或水泄漏。
(4)根據現場施工條件和接管要求進行接管,合理布置管線,消除隱患。
混凝土地泵的調試:
(1)泵安裝到位后,應對泵進行整體檢查,包括罐內液位是否在規定范圍內,液壓軟管接頭、夾具固定座等接頭是否松動,是否漏油,電氣元件接線是否斷開或斷開,接觸螺釘是否松動,料斗是否松動。里面有異物或雜質嗎?
(2)電氣檢查。首先,必須檢查場電壓是否為(380+10%)伏。應為泵設置一個特殊的控制開關。所用電纜的規格應與泵上主電纜的規格相同,電纜應按照要求正確連接。然后進行以下檢查:
A.關閉控制電路開關,電源指示燈亮起,可編程控制器可編程控制器模塊通電。此時,如果啟動和運行燈亮起,觀察模塊上的指示燈(分別為啟動、運行和故障)將會亮起;當故障燈熄滅時,可以正常運行,否則泵不能運行。轉身。
B.按下電機啟動按鈕,查看電機的交流接觸器是否按照程序運行,電機指示燈是否亮起。
C.分別按下泵、回泵、壓力測試和攪拌按鈕,查看可編程控制器是否有輸入和輸出信號。
