混凝土泵車的工作原理是什么？主體結構有哪些？親測有效

時間: 2019-09-11 19:44 瀏覽次數：

混凝土泵車的工作原理：膠管在滾筒滾動時被擠出，使膠管具有吸收和輸出混凝土的能力，從而達到輸送的目的。驅動軸8驅動輥架2和三個輥4旋轉并連續擠壓橡膠軟管5。真空吸入口

　　混凝土泵車的工作原理：

　　膠管在滾筒滾動時被擠出，使膠管具有吸收和輸出混凝土的能力，從而達到輸送的目的。

　　驅動軸8驅動輥架2和三個輥4旋轉并連續擠壓橡膠軟管5。真空吸入口6與真空泵相連。真空泵工作時連續泵送，造成泵體負壓i、支承輥3的作用是支撐和協助擠出軟管的快速回收，提高混凝土的吸力性能。

　　如果將泵放置在汽車底盤上，并設置起重臂式分配桿、底盤、支腿、料斗、清洗機構等，則形成擠壓混凝土泵車。混凝土輸出壓力1.8mpa，排量50m3/h，吊桿最大高度16m。

　　混凝土泵的主體結構：

　　混凝土灑布泵車結構主要由專用車底盤、混凝土泵、攪拌機、篩分機、灑布車、混凝土灑布閥及支腿組成。

　　（1）混凝土分配閥

　　混凝土分配閥是混凝土泵車的關鍵部件。滿足泵送平穩、切換快、密封有效、防止混凝土外溢、吸水阻力小的要求。

　　（2）混凝土鋼筋

　　混凝土布料桿是在一定范圍內輸送混凝土的旋轉、伸縮、折疊的吊桿和管道。

　　常用的布桿有三段、四段或五段。它可以液壓折疊，一般做成箱形吊桿結構。根據折疊方式的不同，可分為折疊與折疊、z形折疊或兩種折疊方式的組合。

　　在折疊式和折疊式中，每根桿都是由外到內滾動的。相反，在z形折疊中，每根桿都像英國標尺一樣折疊或重疊，可以將其延伸空間限制在5米高以內，以滿足隧道施工或建筑施工的要求。

　　z形折疊的拉伸時間約為5分鐘，卷起折疊的拉伸時間約為8分鐘。

　　混凝土泵車的使用范圍：

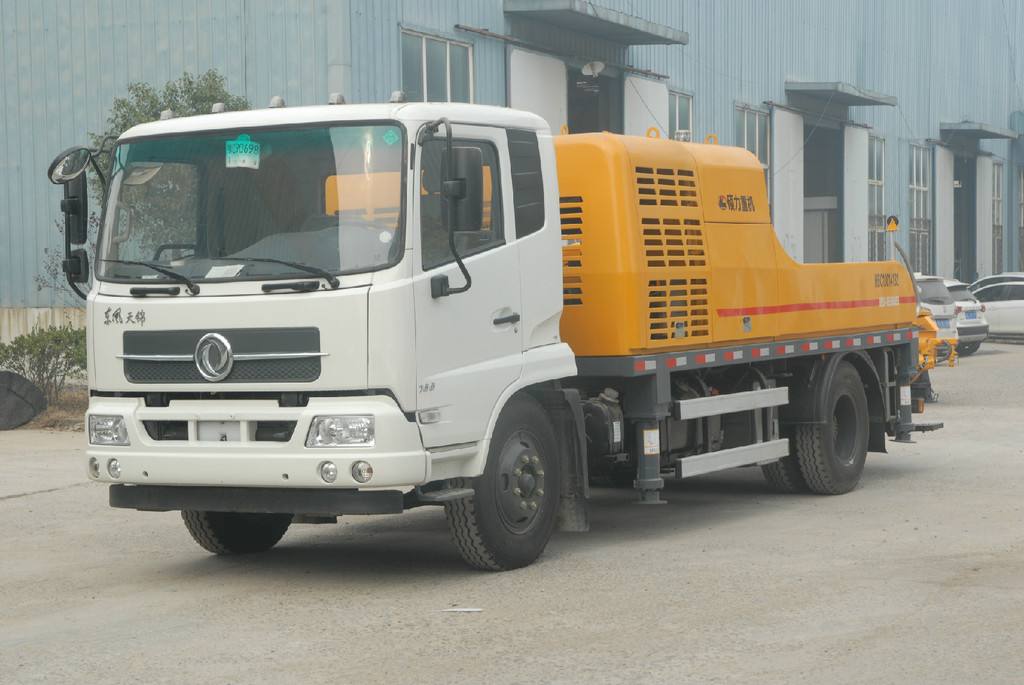

　　混凝土泵車又稱臂式混凝土泵車，是在汽車或拖車底盤上安裝混凝土泵和液壓折疊臂，沿臂架鋪設輸送管道，最后通過端部軟管輸出混凝土的輸送機械。由于吊桿具有變幅、折疊、旋轉等功能，施工人員可以在吊桿范圍內進行布料。

　　混凝土泵車可同時完成混凝土的運輸和分配。它具有泵送性能好、分布范圍廣、靈活性強、輸送方便等特點。特別適用于對混凝土澆筑量大、超大體積、超厚基礎混凝土質量要求較高的工程。
