混凝土泵的構造是什么樣的？具體有哪些組件組成？已解決

時間: 2019-09-20 20:50 瀏覽次數：

混凝土泵車在卡車底盤上進行了改造，底盤上裝有運動和動力傳輸裝置、泵送和混合裝置、物料分配裝置等輔助裝置。

　　混凝土泵車在卡車底盤上進行了改造，底盤上裝有運動和動力傳輸裝置、泵送和混合裝置、物料分配裝置等輔助裝置。

　　混凝土泵車的動力通過動力分動箱傳遞到液壓泵組或后橋。液壓泵驅動活塞來驅動混凝土泵。然后利用泵車上的布料桿和輸送管將混凝土輸送到一定的高度和距離。

　　混凝土泵車的發動機除了驅動泵車外，還用于驅動泵送機構、攪拌機構和布料機構。

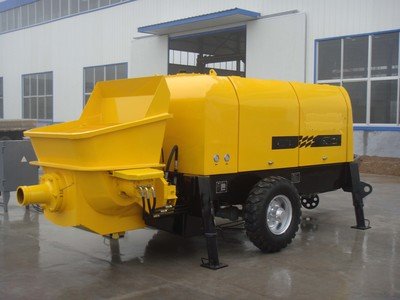

　　混凝土泵由料斗、泵送系統、液壓系統、清洗系統、電氣系統、電機、行走底盤等組成。

　　加料機構由兩個主缸、水箱、換向裝置、兩個混凝土缸、兩個混凝土活塞、料斗、分配閥(S形閥)、擺臂、兩個擺動缸和出口組成。

　　混凝土泵的活塞分別與主缸活塞桿連接。在主油缸液壓油的作用下，一個油缸來回移動，而另一個油缸向后移動。混凝土筒的出口與料斗連接，分配閥的一端與料斗的出口連接。

　　另一端可通過花鍵軸與擺臂連接，在擺動油缸的作用下，它可以左右擺動。

　　泵送混凝土時，在主缸的作用下，混凝土活塞向前移動，混凝土活塞后退。同時，在擺動缸的作用下，分配閥與混凝土缸5連接，混凝土缸6與料斗連接。

　　這樣，混凝土活塞8后退，料斗中的混凝土被吸入混凝土缸。混凝土活塞7前進，混凝土缸中的混凝土由分配閥泵出。

　　當混凝土活塞8退回到行程終點時，觸發水箱中的換向裝置，主缸反轉，缸反轉擺動，使分配閥與混凝土缸連接，混凝土缸與料斗連接。這時，活塞后退和前進。連續泵送可以通過依次循環來實現。

　　當泵反轉時，吸入沖程中的混凝土缸與分配閥連接，推動沖程中的混凝土缸與料斗連接，從而將管道中的混凝土泵回料斗。

　　混凝土泵的泵送系統：通過分配閥的轉換完成混凝土的吸入和排出，因此分配閥是混凝土泵的關鍵部件，其類型將直接影響混凝土泵的性能。
